Pločaste prefabrikovane AB stepenice - Primer korišćenja na čeličnim skeletnim zgradama

25.01.2011. | Branislav Savić | Gradjevinarstvo.rs

Prefabrikovane armirano betonske stepenice sistema su pločastih konstrukcija. Sastoje se od dva glavna dela, arm. betonskog podesta i arm. betonskog stepenišnog kraka. Koriste se kod čeličnih skeletnih zgrada kada stepenište nije u armirano betonskom jezgru, i kada ne postoji međuspratna podesna greda.

Pločaste prefabrikovane AB stepenice

Oslanjanje spratnog ab podesta je na poprečnu čeličnu gredu, dok se međuspratni podest veše (kači) čeličnim sajlama (kotvama) za podužnu čeličnu gredu. Na tako osigurane podeste spušta se prefabrikovani armirano betonski stepenišni krak, koji se, potom, spaja i zaliva sa prefabrikovanim armirano betonskim podestima, čineći tako stabilnu konstrukciju.

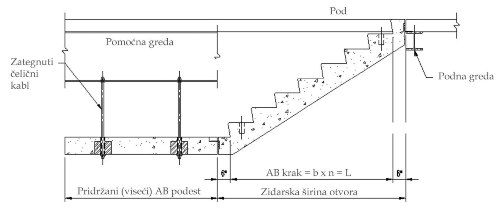

Podužni presek kroz pločaste arm. betonske stepenice

Podužni presek kroz pločaste arm. betonske stepenice

Načini materijalizacije samih stepenica zavisi od projektanta, kao i utiska koji on želi da prenese na korisnike. Ujedno, ne sme se izostaviti uzajamna zavisnost funkcije stepeništa i njihove materijalizacije.

Oblaganje prefabrikovanih arm. betonskih stepeništa je isti kao i oblaganje arm. betonskih stepenica izlivenih na licu mesta (tj, moguća je svaka vrsta obloge koja za podlogu ima ab element).

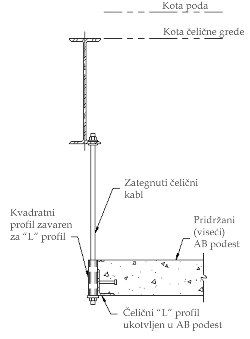

Detalj poprečnog preseka kroz pločaste arm. betonske stepenice

Detalj poprečnog preseka kroz pločaste arm. betonske stepenice

Ove stepenice, zbog nevezivanja za armirano-betonsko jezgro, su nesigurne u slučajevima požara i zemljotresa, i kao takve se, uglavnom, koriste kao pomoćne.Postoji mnogo kombinacija korišćenja prefabrikovanih armirano betonskih stepeništa koji se oslanjaju po ovom principu (od jednokrakih, dvokrakih i višekrakih stepeništa, sve do udvojenih stepeništa). U našem primeru to su klasične dvokrake stepenice.

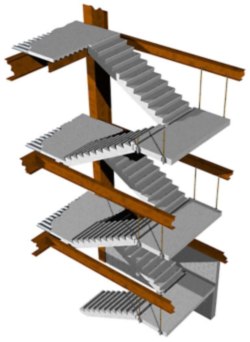

Perspektivni prikaz pločastih (prefabrikovanih) armirano betonskih stepnica

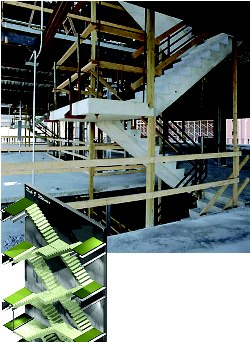

Detalj prefabrikovanih stepenica u izgradnji (dole levo šema udvojenih stepenica)

Perspektivni prikaz pločastih (prefabrikovanih) armirano betonskih stepnica

Detalj prefabrikovanih stepenica u izgradnji (dole levo šema udvojenih stepenica)



  • Arhitektonski fakultet Univerziteta u Beogradu
  • Arhitektonske konstrukcije i materijali 4
  • Prefabrikovane AB stepenice
  • Istraživački rad
  • Profesor: dr Aleksandra Krstić
  • Student: Branislav Savić  2004/18
  • Beograd, januara 2006. godine
