Holandski univerzitet planira izgradnju crkve od leda i piljevine

09.06.2014. | Gizmag

Kako nadmašiti izgradnju najveće kupole od leda na svetu? Pa, ako ste Ajndhoven univerzitet tehnologije, vi ćete izgraditi model katedrale Sagrada Familija od 40 metara visine i to od, ni manje ni više već od „pikrita“.

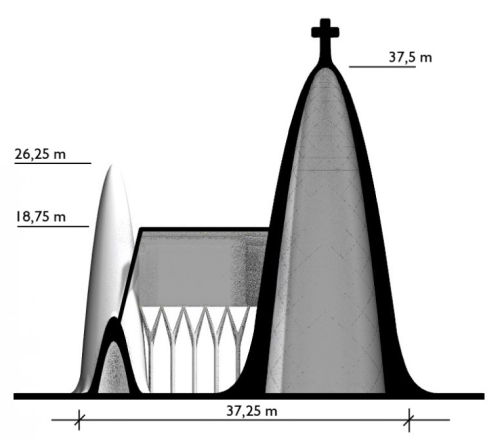

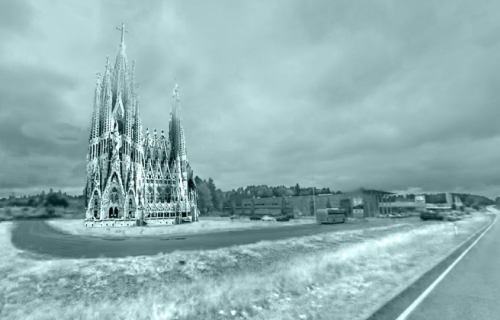

Tim od preko pedeset profesora i studenata sa Ajndhoven univerziteta planira da izgradi model čuvene Gaudijeve katedrale u razmeri 1:4 u periodu od tri nedelje, krajem ovog decembra u severnoj Finskoj - mestu gde je prošle godine izgrađena najveća kupola na svetu od leta.

Proces izgradnje će obuhvatiti postavljanje kalupa na naduvavanje, prskanje sloja snega na njih, a zatim i slojem vode koja sadrži 10 odsto piljevine. Ta mešavina vode i piljevine će sneg upiti i vremenom zamrznuti, formirajući materijal poznat pod imenom pikrit (pykrete). Sadržaj drvenih vlakna u pikritu rezultira u ledu koji je za čak tri puta jači od običnog.

Jednom kada se kalupi izduvaju i uklone iz unutrašnjosti, ljuska od pikrita će ostati da stoji samostalno. Naos crkve će biti napravljen zahvaljujući uklapanjem visećih konopaca i tekstila u pikret.

„Možete ga koristiti za izgradnju struktura sa tankim zidovima koji su bezbedni i jeftini“, rekao je vođa projekta Arno Pronk. „Naša tehnika omogućava ekološke aplikacije kao što je sezonsko skladišenje u poljoprivredi, prilikom istraživanja polarnih delova planete, kao i rekreacioni elementi poput ledenih hotela.“

Pikrit je možda najpoznatiji zahvaljujući projektu Habakkuk, britanski projekat iz Drugog svetskog rata koji je imao za cilj izgradnju nosača aviona od ovog materijala.
