Membrane na bazi natrijum bentonita - proverena tehnologija koja rešava večite izazove

29.12.2022. | Gradjevinarstvo.rs

Trajnost i funkcionalnost građevina u velikoj meri zavisi od zaštite od vode, čije negativno dejstvo može da prouzrokuje ozbiljnu štetu tokom životnog veka zgrade. Zbog toga bi trebalo u potpunosti sprečiti prodor vode, naročito podzemne, u objekat. Izazovi koji se tradicionalno vezuju za podzemne hidroizolacije mogu se potpuno prevazići novim tehnologijama. Poslednjih godina se sve češće koriste geosintetičke membrane na bazi natrijum bentonita kao hidroizolacioni sistem za delove objekta ispod kote terena. Asortimanom bentonitnih hidroizolacionih sistema MAPEPROOF, Mapei nudi jednostavnu i visokoefikasnu hidroizolaciju podzemnih betonskih konstrukcija.

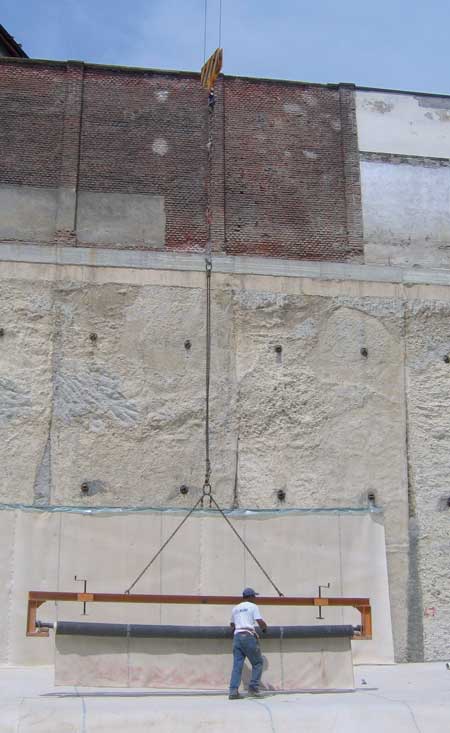

Bentonitne membrane sastoje se od dva spojena polipropilenska geotekstila

Bentonitne membrane sastoje se od dva spojena polipropilenska geotekstila (Foto: Mapei)

Osnovna svojstva

Bentonitne membrane o kojima je ovde reč sastoje se od dva iglanjem spojena polipropilenska geotekstila sa gornjim netkanim i donjim tkanim slojem, koji prave "sendvič" oko netoksične vrste gline vulkanskog porekla - natrijum bentonita. Glavni mehanizam za osiguranje vodonepropusnosti ovde se zasniva na jedinstvenom svojstvu natrijum bentonita - bubrenju u dodiru sa vodom ili vlagom iz tla. Hidriran, natrijum bentonit prelazi u oblik gela, a njegova početna zapremina se povećava i do nekoliko desetina puta. U ovom obliku njegov koeficijent vodonepropusnosti iznosi najmanje 1x10–11m/s (ASTM D 5887).

Ekspandiranjem natrijum bentonita se stvara kontinuirana, deformabilna, vodonepropusna "kada", koja odlično prianja za betonsku konstrukciju, sprečava prodor vode, a istovremeno, štiti objekat od korozivnog dejstva podzemnih voda.

Vlakna geotekstila položene membrane se tokom procesa očvršćavanja mehanički vezuju za beton, čime se dobija kontinuirani, vodonepropusni sloj koji prati rad objekta i traje koliko i on sam. Sa druge strane, bentonitne membrane i prateći asortiman proizvoda na bazi bentonita sasvim su usklađeni sa tehnologijom betona. Zbog odloženog ekspandirajućeg dejstva, ugradnja betona se odvija potpuno neometano, na uobičajen način.

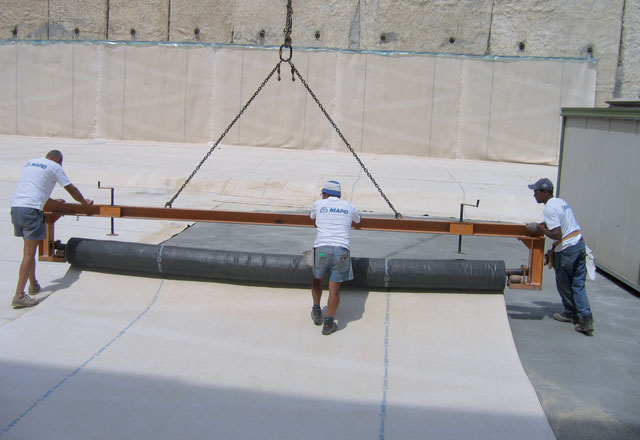

Visokoefikasna hidroizolacija podzemnih betonskih konstrukcija

Visokoefikasna hidroizolacija podzemnih betonskih konstrukcija (Foto: Mapei)

Hidroizolacione membrane MAPEPROOF

Hidroizolacione membrane na bazi natrijum bentonita u Mapeiju se proizvode pod komercijalnim nazivom MAPEPROOF. Primena membrana MAPEPROOF u praksi se pokazala kao efikasno sistemsko rešenje, optimalno za hidroizolaciju horizontalnih površina.

Zahvaljujući specijalnoj mehaničkoj otpornosti sistema, mikronizovani prirodni natrijum bentonit koji je sadržan u MAPEPROOF trakama ostaje trajno fiksiran, čak i posle hidratacije. Takođe, na hidroizolaciona svojstva MAPEPROOF-a ne utiče promena nivoa vode, zahvaljujući tehnici iglanja kojom se trake proizvode, a koja obezbeđuje da bentonitna komponenta bude stabilna i ravnomerno raspoređena po čitavoj površini, čak i kada se ugrađuje na vertikalnim površinama. Fizički kontinuitet hidroizolacionog sistema postiže se preklapanjem traka u širini od najmanje 10cm pri polaganju tkanine.

Kao osnovne karakteristike bentonitnih membrana možemo da izdvojimo:

  • jaku mehanička vezu između hidroizolacione membrane i betonske konstrukcije koja nastaje vezivanjem betona;
  • prilagođavanje membrane obliku konstrukcije;
  • svojstvo premošćavanja pukotina bez oštećenja pri vibracijama i manjim pomeranjima;
  • mogućnost ugradnje na svim vrstama horizontalnih i vertikalnih podzemnih betonskih konstrukcija kao što su potporni zidovi, pregrade, podzemne garaže, podrumi, bazeni, temelji ili podzemni prolazi;
  • jednostavno rukovanje i ugradnja (sečenje, savijanje, oblikovanje) odnosno brzo izvođenje i samim tim smanjenje troškova ugradnje.

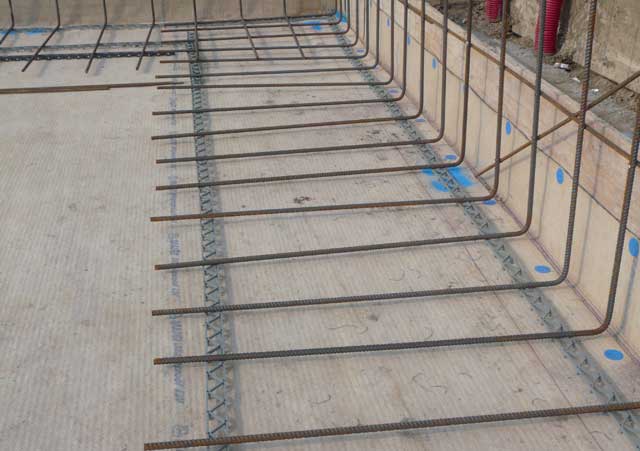

 Natrijum bentonit sprečava prodor vode i štiti objekat od korozije

Natrijum bentonit sprečava prodor vode i štiti objekat od korozije (Foto: Mapei)

Ugradnja bentonitnih membrana

Hidroizolacija temeljne ploče

Pre postavljanja bentonitnih membrana na horizontalne površine, podloga mora biti izravnana slojem podložnog betona. Strana svetlije boje se postavlja okrenuta ka betonu koji se štiti od vode, a strana tamnije boje se okreće ka podložnom betonu, koga treba izvesti u istoj klasi čvrstoće kao i betonsku ploču.

Bentonitne membrane se sa horizontale podižu uz vertikalne elemente u visini od najmanje 20cm preko kote terena, a trake spajaju sa preklopom od najmanje 10cm. MAPEPROOF se mehanički fiksira za podlogu uz pomoć zakivaka i podloški MAPEPROOF CD, koji se postavljaju na svakih 30–50cm. Ovo tehničko rešenje će omogućiti stabilnost preklopa prilikom ugradnje betona i obezbediti strukturni vodonepropusni kontinuitet, što je posebno važno na mestu spojeva vertikalnih i horizontalnih površina.

Prilikom postavljanja tkanine neophodno je obezbediti potpuni kontakt dve trake na preklopima jer u suprotnom može doći do ulivanja betona u spoj, čime se prekida kontinuitet hidroizolacije. Kako bi se membrana zaštitila od eventualnih oštećenja koja mogu biti uzrokovana uobičajenim aktivnostima na gradilištu i omogućilo nesmetano postavljanje armaturnog koša, pre izlivanja temeljne ploče, iznad MAPEPROOF tkanine poželjno je izvesti zaštitni sloj betona jednakog kvaliteta kao i temeljna ploča, debljine između 5 i 10cm. U slučaju da se ne izvede zaštitni sloj, na MAPEPROOF tkaninu moraju se postaviti distanceri koji će izdići armaturu iznad hidroizolacije i na taj način omogućiti potpuni kontakt bentonitne membrane sa betonom.

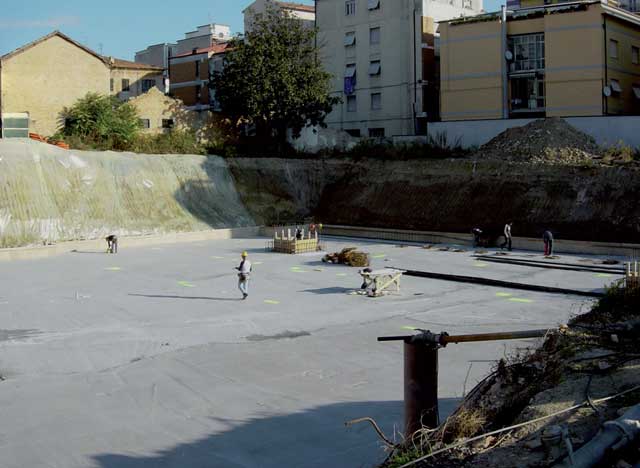

Pre polaganja MAPEPROOF-a preporučuje se postavljanje čepaste folije

Pre polaganja MAPEPROOF-a preporučuje se postavljanje čepaste folije (Foto: Mapei)

Hidroizolacija detalja šipa / pilona

Prvi korak kod obrade šipa je skidanje viška betona i dovođenje glave šipa u traženi položaj i geometriju. Ukoliko postoji potreba za reprofilacijom, šipovi se moraju obraditi - reprofilirati sulfatootpornim, tiksotropnim malterom ojačanim vlaknima MAPEGROUT HI FLOW, uz dodatak 0,25% MAPECURE SRA, aditiva za redukovanje hidrauličkog skupljanja i stvaranje mikro pukotina. MAPEPROOF tkanina se postavlja nakon stvrdnjavanja maltera dok se prodori armature obrađuju bentonitnom pastom sa dodatkom plastifikatora MAPEPROOF MASTIC, posebno formulisanog za zaptivanje i popravke oštećenja na MAPEPROOF bentonitnim tkaninama.

Hidroizolacija obodnih zidova

Kada po obodu objekta postoje potporne konstrukcije u vidu dijafragmi, prvi korak je pranje i čišćenje površina pod visokim pritiskom, kako bi se podloga očistila od svih nečistoća i uklonili svi nevezani delovi. Ukoliko postoje zatege, one se moraju prethodno obraditi - reprofilisati primenom sulfatnootpornog, tiksotropnog maltera ojačanog vlaknima MAPEGROUT T60, uz dodatak 0,25 % aditiva MAPECURE SRA. Nakon očvršćavanja maltera, na glavama zatega se moraju ugraditi manžete od bentonitne tkanine, čime obezbeđujemo kontinuitet hidroizolacije.

Zbog uobičajeno veoma grube strukture površina zidova dijafragmi, pre polaganja MAPEPROOF-a preporučuje se postavljanje čepaste folije, koja će sprečiti eventualna oštećenja tkanine od oštrog i nepravilnog betona i omogućiti diferencijalno sleganje objekta. Čepastu foliju treba fiksirati na lice zida, nakon čega se mogu postaviti bentonitne trake. U slučaju lokalnog prodora vode, čak i pod pritiskom, pre polaganja MAPEPROOF tkanine, zatvoriti iste primenom brzosušećeg i brzovezujućeg hidrauličkog veziva LAMPOSILEX.

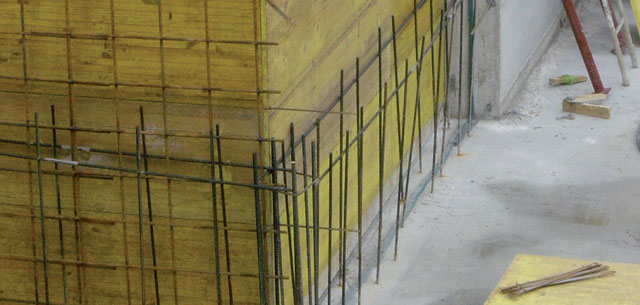

MAPEPROOF se mehanički fiksira za podlogu uz pomoć zakivaka i podloški

MAPEPROOF se mehanički fiksira za podlogu uz pomoć zakivaka i podloški (Foto: Mapei)

Za zatvaranje kritičnih spojeva i popravku lokalnih oštećenja na MAPEPROOF trakama koristimo MAPEPROF MASTIC, bentonitnu pastu na bazi čistog natrijum bentonita s dodatkom plastifikatora za zatvaranje spojeva.

Sve vertikalne površine iznad kote terena koje je potrebno zaštititi od vode, a dolaze u kontakt sa bentonitnom tkaninom, hidroizolujemo dvokomponentnom polimer-cementnom masom MAPELASTIC FOUNDATION u kombinaciji sa hidroekspanzivnom bentonitnom pastom MAPEPROOF MASTIC. MAPELASTIC FOUNDATION je visokoelastična polimer-cementna masa za hidroizolaciju betonskih površina od pozitivnog i negativnog pritiska vode iz tla. Nanosimo ga valjkom ili četkom u dva sloja ukupne debljine 2mm, na očvrsle betonske površine prethodno natopljene vodom.

Hidroizolacija na prekidima betoniranja

Radni prekidi kod podzemnih konstrukcija i temelja su posebno osetljive tačke na objektima. Iskustveno, na osnovu velikog broja izvedenih objekata i izvršenih konsultacija sa projektantima i izvođačima, u situacijama kada se hidroizolacija izvodi bentonitnim membranama, preporučujemo dodatnu zaštitu spojeva proizvodima iz Mapei asortimana.

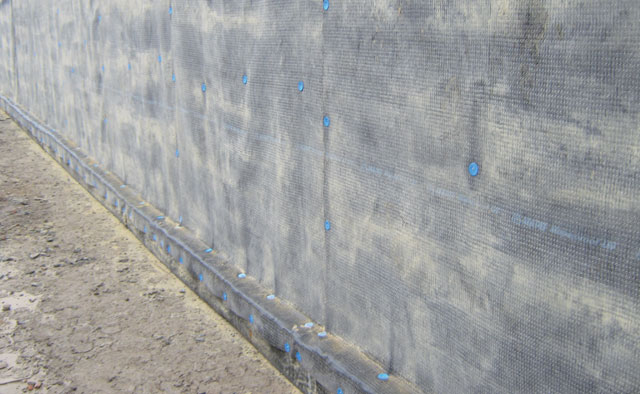

Vodonepropusni sloj koji prati rad objekta i traje koliko i on sam

Vodonepropusni sloj koji prati rad objekta i traje koliko i on sam (Foto: Mapei)

Prekidi u temeljnim pločama, spojevi temeljne ploče i vertikalnih površina, spojevi između zidova, spojevi zidova sa međuspratnim tavanicama kao i svi drugi prekidi betoniranja, moraju biti dodatno obezbeđeni od prodora vode ugradnjom ekspandirajuće hidrofilne trake IDROSTOP B25, namenjene zaptivanju konstruktivnih spojeva. IDROSTOP B25 se sastoji od mešavine prirodnog natrijum bentonita i polimera. Postupak bubrenja odvija se kontrolisano, ujednačeno i postupno, bez uticaja na ravnotežu betonske mešavine. IDROSTOP B25 se nakon ekspanzije, koja se odvija u dodiru s vodom, savršeno prilagođava obliku šupljine. Zahvaljujući ovim karakteristikama obezbeđuje savršeno zaptivanje.

Pre ugradnje trake IDROSTOP B25, površinu je potrebno očistiti, naročito od ostataka cementnog mleka koje se po pravilu, stvara za vreme stvrdnjavanja betona. Nakon čišćenja površina, IDROSTOP B25 postavljamo na srednjem delu betonskih elemenata između armaturnih zona. Traku nakon postavljanja fiksiramo ekserima (1 ekser na svakih 25cm). Preklopi trake izvode se uvek paralelno jedna do druge s preklopom od najmanje 6cm.
