Termografija - Izložba "Videti energiju" na Arhitektonskom fakultetu u Beogradu (foto galerija)

15.07.2010. | Gradjevinarstvo.rs

Izložba "Videti energiju" predstavlja vizuelnu ilustraciju performansi omotača zgrada, poređenjem dnevnih i infracrvenih slika, prikazujući "dan", ili ono što mi vidimo kao zgradu, i "noć", odnosno energetske karakteristike zgrade, viđene kroz objektiv termovizijske kamere. Na detaljima ovih slika prikazane su karakteristične pozicije na omotaču sa naznačenim temperaturnim vrednostima.

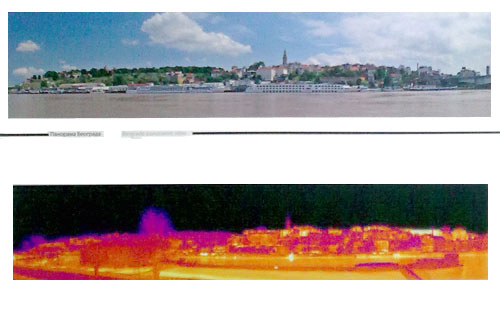

foto sasvim gore: panorama Beograda; foto iznad: Beograd viđen okom termovizijske kamere


Izložba "Videti energiju":

  • autori: prof. dr Milica Jovanović Popović, doc. Dušan Ignjatović
  • konsultanti: Slobodan Samardžić (Niš), Dragana Konstatinović (Novi Sad)
  • saradnici: Anita Mraović, Sanja Alorić, Srđan Bosnić (fotografije)
  • pokrovitelji: Arhitektonski fakultet Univerziteta u Beogradu; Deutsche Gesellschaft für Technische Zusammenarbeit (GTZ - link na kraju teksta)
  • mesto: aula Arhitektonskog fakulteta Univerziteta u Beogradu, Bulevar Kralja Aleksandra 73/II

Energetske karakteristike omotača zgrada su analizirane korišćenjem termovizijskog snimanja, odnosno dobijanjem termalnih informacija uz upotrebu bezkontaktnih aparata, u ovom slučaju kamera ThermaCAM B20 infracrvene kamere proizvođača Flir Systems (link sasvim na dnu).

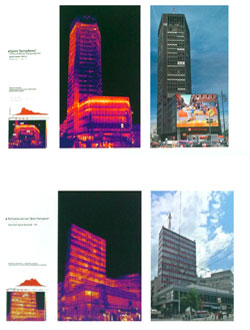

Beograd
sasvim gore: palata Beograđanka
iznad: kulturni centar Dom Omladine

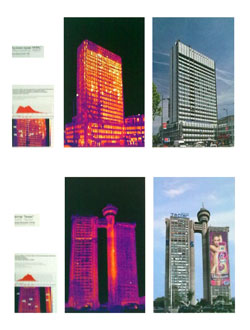

Beograd, Novi Begorad
sasvim gore: poslovna zgrada Inex
iznad: centar Genex (Zapadna kapija), Novi Beograd

Niš
levo: Dom zdravlja
desno: hotel Ambasador

Novi Sad
levo: Razvojna banka Vojvodine (ex Metals)
desno: NLB banka

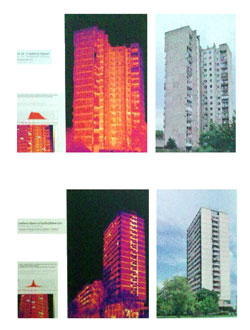

Novi Beograd
sasim gore: stambeni objekat, blok 45
iznad: stambeni objekat, blok 21

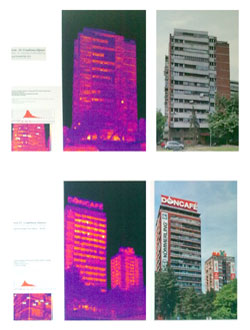

Novi Begrad i Zemun
sasvim gore: stambeni objekat, blok 30
iznad: stambeni objekat, Karađorđev trg

Beograd i Novi Beograd
levo: zgrada Republičke skupštine
desno: poslovna zgrada Ušće

Novi Beograd
levo: stambeni objekat Retenzija
desno: stambeni objekat Paviljoni

Termografija i energetska efikasnost u zgradarstvu

Termografija, ili "pisanje toplotom" kreira slike koje ilustruju intezitet zračenja u infracrvenom delu elektromagnetnog spektra (2-5nm) i predstavljaju kombinaciju emitovane (sopstvene) i reflektovane (iz okruženja) energije.

Građevinarstvo predstavlja jedno od osnovnih polja primene termografije i to uglavnom u oblasti sertifikacije i preventivnog održavanja dijagnostifikovanja kvaliteta termoizolacije, dijagnostifikovanja zina infiltracije vazduha, definisanja zona kondenzacije, detekcije curenja u sistemima snabdevanja vodom i grejanja, blokade cevi i sl.

Energetska efikasnost se smatra osnovom za održivo upravljanje i razvoj savremenog društva. Zgradarstvo je delatnost koja koristi gotovo 50% ukupne energije, od čega 2/3 odlazi samo na grejanje i hlađenje. U Srbiji, prosečna potrošnja energije u urbanim zonama iznosi 150kWh/m2 godišnje za grejanje (podaci za objekte priključene na sistem daljinskog grejanja), sa mogućnošću redukcije od gotovo 50%.

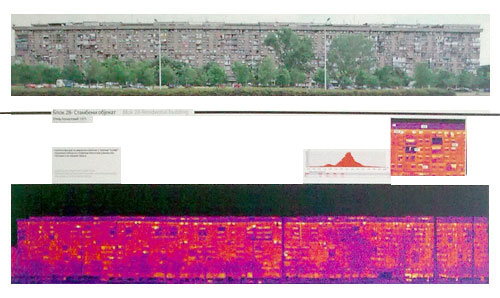

stambeni objekat, blok 28, Novi Beograd
