HDD podbušivanje, odnosno Horizontal Directional Drilling (HDD), predstavlja tehnologiju postavljanja instalacija bez potrebe za kopanjem. Ove mašine omogućavaju da se ispod zemlje napravi precizno usmerena bušotina kroz koju se kasnije provlači nova cev.

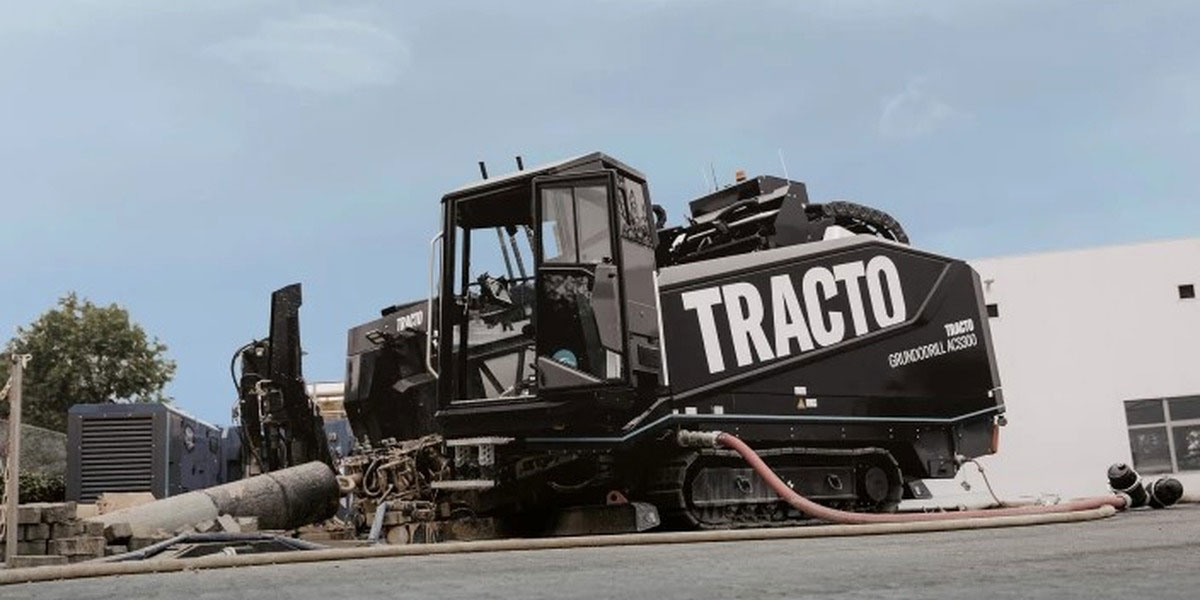

HDD podbušivanje se koristi za postavljanje cevi i kablova (Foto: TRACTO TECHNIK)
Kako objašnjavaju iz kompanije IKT, ovaj postupak se može koristiti za postavljanje vodovodnih i kanalizacionih cevi, gasovoda, elektro i telekomunikacionih kablova, kao i za prolazak ispod puteva, železničkih pruga, reka i kanala.
HDD podbušivanje je posebno korisno u slučajevima kada je klasičan iskop komplikovan, skup ili bi značajno poremetio saobraćaj i postojeću infrastrukturu.
Faze podbušivanja
1. Pilot bušenje
Prvi korak u svakom HDD bušenju je bušenje pilot rupe. Cilj ove faze nije da se odmah napravi bušotina potrebnog prečnika, već da se napravi precizna početna trasa koja će kasnije biti proširena. Sistem bušenja se sastoji od bušaće glave i bušaćih šipki koje se nastavljaju jedna na drugu, a HDD mašina istovremeno potiskuje i rotira bušaće šipke.
2. Praćenje i kontrola bušenja
Tokom pilot bušenja potrebno je znati gde se bušaća glava nalazi ispod zemlje. U samoj bušaćoj glavi nalazi se sonda koja omogućava operateru da prati položaj, dubinu, ugao i pravac bušaće glave.
Na osnovu dobijenih podataka operater može da koriguje pravac bušenja i da bušotinu vodi prema planiranoj izlaznoj tački.
Ovo je posebno važno kod prolaska ispod:
- puteva;
- železničkih pruga;
- reka i kanala;
- objekata;
- postojećih instalacija.
3. Proširivanje bušotine
Nakon što je pilot bušotina završena, njen prečnik najčešće nije dovoljan za provlačenje planirane cevi. Umesto pilot glave stavlja se proširivač (backreamer) koji se vuče nazad sa bušaćim šipkama.
Dok se kreće kroz zemljište, backreamer proširuje postojeći kanal i priprema ga za ugradnju cevi. Kod većih prečnika često nije dovoljno samo jedno proširivanje. Bušotina se može proširivati u više prolaza, postepeno povećavajući njen prečnik.
Izbor odgovarajućeg backreamera zavisi od:
- vrste zemljišta;
- prečnika cevi;
- dužine bušotine;
- potrebnog prečnika bušotine;
- karakteristika HDD mašine.
Kod različitih tipova zemljišta koriste se različite konstrukcije alata. Zbog toga pravilan izbor alata ima veliki uticaj na brzinu i pouzdanost rada.
4. Povlačenje cevi
Kada se rupa proširi na odgovarajući prečnik sledi završna faza, povlačenje cevi. Umesto proširivača se na cevi kači odgovarajući povlakač cevi (pipe puller) koji povezuje novu cev sa bušaćim šipkama.
Kada mašina povlači bušaće cevi unazad, nova cev se istovremeno povlači. Tokom ovog procesa važno je kontrolisati silu povlačenja kako bi se sprečilo preopterećenje cevi, alata i same mašine.
.jpg)

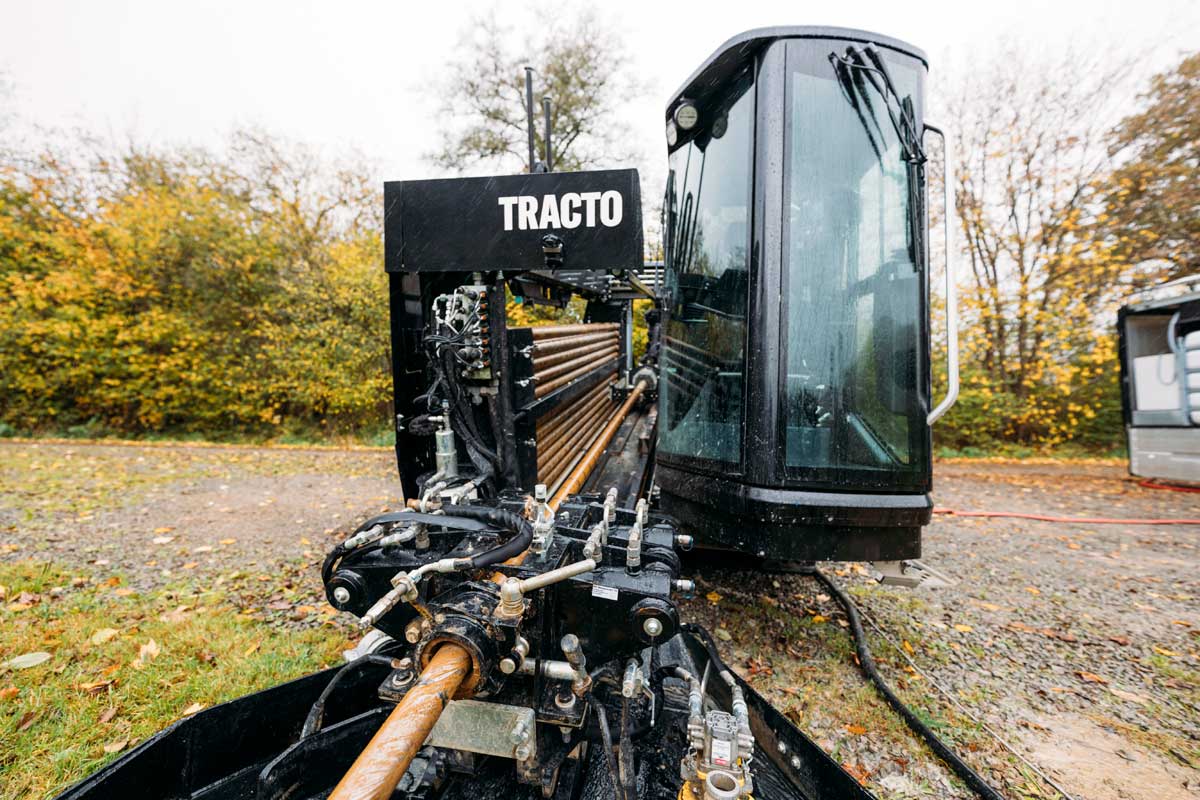

IKT je ekskluzivni zastupnik kompanije TRACTO TECHNIK za Srbiju (Foto: TRACTO TECHNIK)
TRACTO mašine za podbušivanje
Kompanija IKT sarađuje sa nemačkom firmom TRACTO TECHNIK koja se smatra Mercedesom kada se radi o mašinama za podbušivanje.
Od ove godine IKT je ekskluzivni zastupnik za Srbiju i za svoje kupce na stanju ima rezervne delove za mašine, a obezbeđen je i servis.
IKT je na raspolaganju za sva dodatna pitanja.
